1. 產品概述
TMM3LZ 系列自動重合閘剩余電流保護斷路器，主要適用于交流 50Hz, 額定工作電壓 AC400V 的配電電網中。用于三相四 線中性點直接接地的供電、用電系統，具有過載、短路、缺相、過壓、欠壓、剩余電流動作保護等功能，能保護電路及電氣設備 免受損壞，同時也能對電路中可能存在的接地故障和人身間接接觸提供保護。該產品具有小體積、高分斷、低溫升等特點，具有 485 和載波通訊功能。

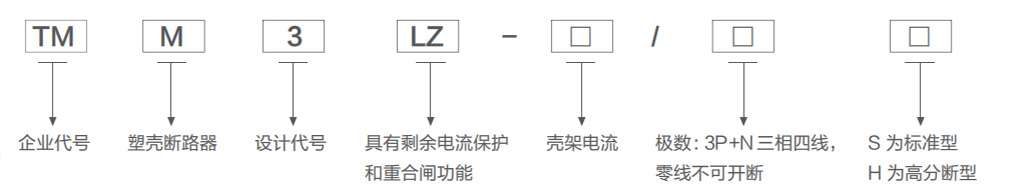

2. 型號含義

3. 符合標準
-GB/T 14048.1 低壓開關設備和控制設備第 1 部分 : 總則
-GB/T 14048.2 低壓開關設備和控制設備第 2 部分 : 低壓斷路器
-GB/T 32902 具有自動重合閘功能的剩余電流保護斷路器（CBAR）。

4. 使用環境條件
 ◎ 周固空氣溫度不超過 +60℃，且 24h 平均溫度值不超過 +35℃，周圍空氣溫度下限為 -25℃；
（注 : 對于使用在周圍空氣溫度高于 +60℃或低于 -25℃的工作條件，用戶應與制造廣協商。）
 ◎ 最高溫度為 +60℃，空氣相對濕度不超過 50%，在較低溫度下可以有較高的相對濕度，對由于溫度變化偶爾產生的凝露應采 取特殊的措施；
 ◎ 安裝地點的海撥高度不超過 2000m；
 ◎ 無雨雪侵蝕的地方；
 ◎ 污染等級為 3 級；
 ◎ 安裝類別：斷路器主電路安裝類別為 III，輔助電路和控制電路的安裝類別為 II。
 ◎ 安裝場所的外磁場在任何方向不超過地磁場的 5 倍。

5. 主要特性
◎ 自動重合：當剩余電流超過動作電流值檔位動作跳閘后，經過 20-60S 自動重合后 5s 內故障電流消除，則合閘成功斷路器正 常運行；如故障電流沒有排除，斷路器再次跳閘且閉鎖，斷路器閉鎖后將不會自動重合需人工操作解除 .
◎ 過電流保護：即過載長延時反時限保護、短路短延時保護、短路瞬時保護；
◎ 電壓保護：即過壓保護、欠壓保護、缺相保護、缺零保護、斷電跳閘、相序保護；
◎ 剩余電流保護：剩余電流檔位在線整定，實時監測跟蹤線路剩余電流 , 自動調節檔位 , 保證產品的投運率和可靠性；
◎ 液晶中文顯示：可直觀通過按鍵更改控制器面板上的液晶屏參數，整定保護參數；
◎ 通訊：485 通訊接口具有多種通訊協議可供選擇，能與智能配變終端、上位機等建立通信功能，實現遠程參數的調整、信息查 詢及下載故障參數等功能；
◎ 測量功能：可測參數為電流、相電壓、線路剩余電流；
◎ 故障記錄：監控并記錄跳閘故障；
◎ 實時時鐘：具有高精度時鐘芯片，常溫下 24 小時，時鐘偏差＜ ±1s. 支持外部時鐘校對；
◎ 寬電壓設計：適應不同的工作電壓場合；
◎ 溫度保護：即測量進出線端口的溫度來進行保護（選配）；
◎ 防雷保護：可配置防雷模塊；（選配）
◎ 特波保護：防止哺乳動物電擊的保護。（選配）
