1. 產品概述
LYMM3-250 系列智能量測開關，適用于交流 50Hz、額定電流 250A、額定絕緣電壓 1000V、額定工作電壓 400V 的三相 四線、中性點直接接地的配電網絡中。量測開關具有 HPLC 通信、高精度交流采樣、供電關系拓?fù)渥R(shí)別、計量箱管理、竊電預警、 停電事件上報、線損分析研判、端子溫度檢測、故障自動診斷等多項物聯感知功能，具有過載長延時、短路短延時、短路瞬時、 過欠壓及斷相保護功能，多種保護功能對線路和電源設備起到保護作用，對負載端的檢測和監控可降低電網的運維成本，可為將 來的能效系統提供必要的數據。

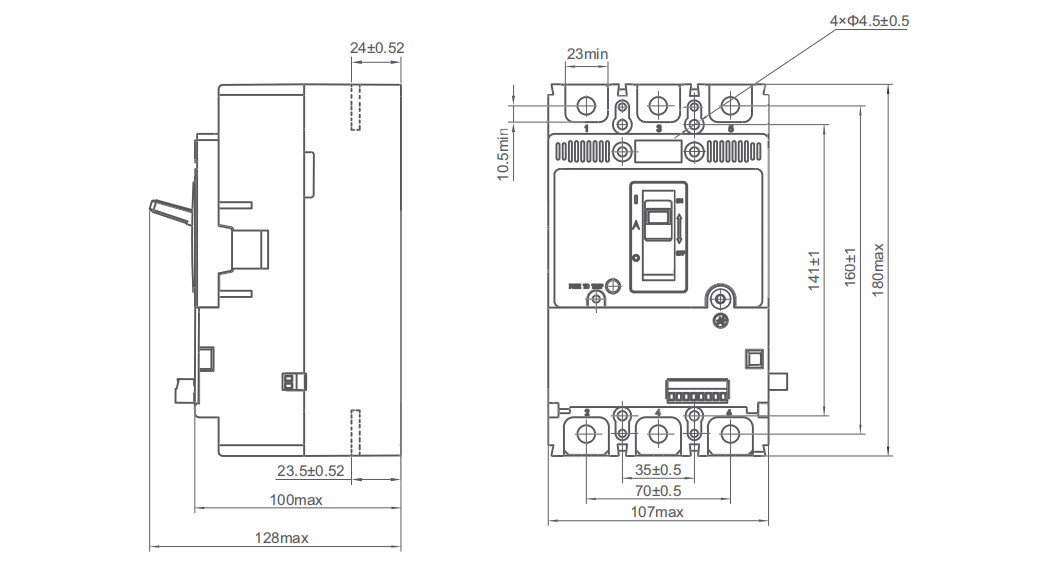

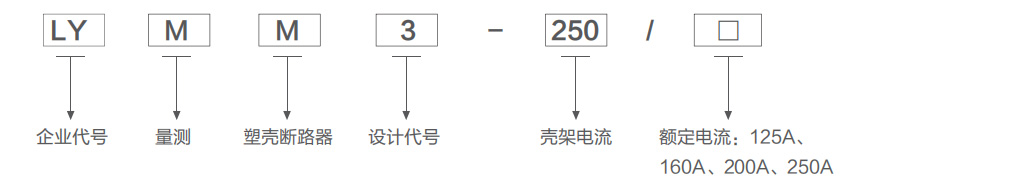

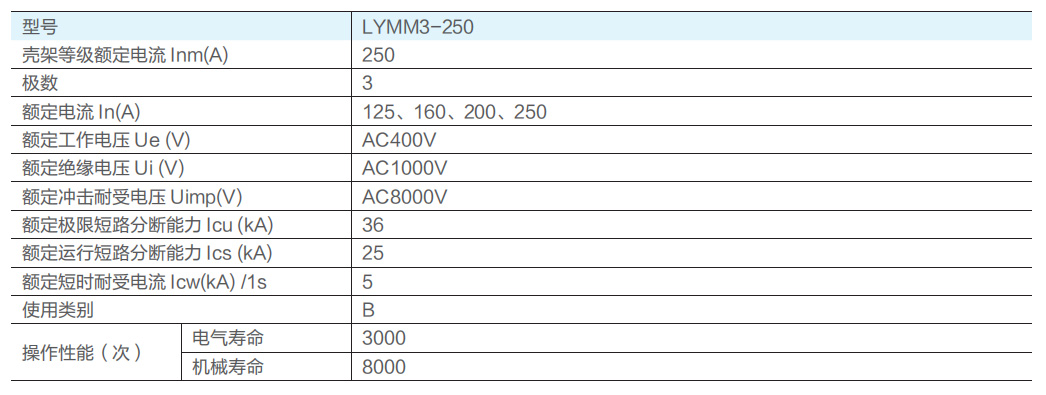

2. 型號含義

3. 符合標準
-GB/T 14048.2 低壓開關設備和控制設備 第 2 部分 : 斷路器
-DL/T 645 多功能電能表通信協議
-DL/T 698.45 電能信息采集與管理系統 第 4-5 部分 : 面向?qū)ο蟮幕ゲ僮餍詳?shù)據交換協議
-Q/GDW 1354 智能電能表功能規范

4. 使用環境條件
 ◎ 工作溫度：正常工作溫度 -35℃ ~+70℃，運輸和存儲溫度為 -40℃ ~+70℃。
 ◎ 海拔：海拔不超過 2000m。
 ◎ 大氣條件：安裝地點大氣相對濕度在周圍最高溫度為 +40℃時不超過 93%，在最濕月的月平均最低溫度為 +23℃時，該月的 月平均最大相對濕度為 83%. 并考慮到因溫度變化發生在產品表面上的凝露。

5. 主要特性
◎ 電流保護功能：過載保護、短路延時、短路瞬時保護
◎ 通訊方式多樣：RS485、載波、藍牙
◎ 通訊協議多樣：支持 DL/T 645-2007、DL/T 698.45-2017 通信擴展協議
◎ 高精度電能計量功能：正反向的有功能電、無功電能
◎ 高精度的測量功能：電流、電壓、頻率、功率、有功電量均達 0.5 級
◎ 電量?jī)鼋Y(jié)功能           ◎ 開關本體事件判斷功能
◎ 高精度的時鐘功能    ◎ 地理位置信息功能
◎ 具備竊電分析功能    ◎ 具備抄表功能
◎ 溫度檢測功能           ◎ 拓?fù)渥R(shí)別及數據處理功能
◎ 特征電流接收和發送功能     ◎ 具備抄讀智能物聯鎖功能

5. 量測功能說明

電能計量
電能計量應滿足以下要求：
a) 具有正向、反向有功電能量和四象限無功電能量計量功能，并可以據此 設置組合有功和組合無功電能量。 b) 四象限無功電能除能分別記錄外，還可通過軟件編程，實現組合無功 1 和 組合無功 2 的計算、記錄。 c) 具有計量各分相正、反向有功電能量功能；不應采用各分相電能量算術加 的方式計算總電能量。

測量及監測功能
可測量總及分相有功功率、無功功率、功率因數、分相電壓、分相電流、頻率等運行參數，測量范圍和精度應滿足以下要求：
a) 電壓準確度：最小分辨率：0.1V；電壓值范圍：0.7Ue ≤ U ≤ 1.3Ue，誤差極限：±0.5%。
b) 電流準確度：額定電流小于等于 250A：最小分辨率：0.002A；額定電流 315~400A：最小分辨率：0.004A；額定電流 500~630A：最小分辨率：0.006A；額定電流 700~800A：最小分辨率：0.008A； 電流值范圍：0.004In ≤ I ＜ 0.01In， 誤差極限： ±0.75%；電流值范圍：0.01In ≤ I ≤ Imax，誤差極限：±0.5%。
c) 頻率準確度：最小分辨率：0.01Hz。 測量范圍：45.00Hz ~ 55.00Hz，誤差極限： ±0.1Hz，d) 總功率因素準確度：最小分辨率：0.001； 測量范圍：0.500—1.000，誤差極限：±0.005。 量測開關應能提供電參量越限檢測，可對線 ( 相 ) 電壓、電流、功率因數等 參數設置限值并進行監測，當某參數超出或低于設 定限值時，應以事件方式進行記錄，記錄格式及要求應滿足 DL/T 645— 2007 及其備案文件或者滿足 DL/T 698.45—2017。

凍結功能
凍結功能應滿足以下要求：
a) 凍結功能應至少包含瞬時凍結、分鐘凍結、整點凍結、日凍結和月凍結。 所有凍結功能應滿足 Q/GDW 1354—2020 的要求。
b) 瞬時凍結：在非正常情況下，凍結當前的日歷、時間、電能量和重要測量量的數據；瞬時凍結量應保存最后 3 次的數據，支持 采用廣播地址觸 發，每一 自然日最多觸發 3 次；
c) 分鐘凍結 ( 負荷記錄 ) ：量測開關的存儲空間至少默認記錄正反向有功總電能、組合無功總電能、 四象限無功總電能、分相電壓、 分相電流、 有功功率，無功功率、功率因數，在間隔時間為 15min 的情況下能夠記 錄不少于 365 天的數據量；
d) 整點凍結：存儲整點時刻的有功總電能，應可存儲 254 個數據；
e) 日凍結：存儲每天零點的電能量，應可存儲 62 天的數據量。停電時刻錯過日凍結時刻，上電時補全日凍結數據，最多補凍最 近 7 個日凍結數據。
f) 月凍結：存儲每月 1 日零點的總電能，應可存儲 12 次。

事件記錄功能
量測開關應至少支持掉電、分合閘、過流、過壓、電流不平衡、欠壓、電壓 不平衡、斷相、清零事件記錄功能，其他事件記錄功 能可由制造商規定，單條事 件記錄需至少包含：事件發生時刻、發生原因、發生相別、發生時電參量，事件 判定條件及記錄次數 可另行規定，事件記錄數據應符合 DL/T 645-2007 及其備案 文件或 DL/T 698.45-2017 通訊規約。

數據清零
量測開關清零功能要求如下：
a) 清除量測開關內存儲的電能量、凍結量、事件記錄、負荷記錄等數據；
b) 清零操作應作為事件永久記錄，應有防止非授權人操作的安全措施；
c) 量測開關底度值只能清零，禁止設定。

時鐘功能
在參比溫度及工作電壓范圍內，時鐘準確度不應超過 0.5s/24h。
在工作溫度范圍 25℃ ~ ＋ 55℃內 ，時鐘準確度隨溫度的改變量不應超過 0.5s/ ( 24h ) ，在該溫度范圍內時鐘準確度不應超過 0.5s/24h。且時鐘應滿足 以下要求：
a) 時鐘電池：斷電后應維持內部時鐘正確工作時間大于 5 年，電池電壓不 足應有狀態反映；
b) 時鐘應支持校時：支持主站或終端下發對時命令對時 ( 廣播或指令 ) 每天只能校準一次，時差不能超過 5 分鐘 ( 僅針對廣播校時 ) ；
c) 可通過 RS485、HPLC、藍牙等通信接口對量測開關校時，日期和時間的設置必須有防止非授權人操作的安全措施。

指示功能
量測開關需具有 LED 燈指示功能，指示功能需包含但不限于運行指示、通訊 指示、告警指示和有功電能脈沖指示，可在說明書 和開關銘牌上明確其他指示燈功能。必備指示功能見下：
a) 運行指示燈 ( 綠燈 ) 在上電后，1s 閃爍一次；
b) 通信指示燈 ( 黃燈 ) 在通信的時候點亮，指示正在通信；
c) 報警指示燈 ( 紅燈 ) 在告警事件 ( 如過壓、欠壓 ) 發生時閃爍；
d) 有功電能脈沖指示燈 ( 紅色 ) ，每 kWh 閃爍次數為：實際脈沖常數個。

信號輸出功能
信號輸出應至少包含：
a) 有功電能脈沖輸出； b) 無功電能脈沖輸出； c) 時鐘秒脈沖輸出。
量測開關電能量脈沖輸出寬度應大于 60ms。 電脈沖輸出在有脈沖輸出時， 通過 5mA 電流時脈沖輸出口的壓降不得高于 0.8V；
在沒有脈沖輸出時，脈沖輸 出口直流阻抗應不小于 100kΩ。

測溫功能( 可選 )
量測開關應能測量進出線端子連接處溫度，如母排或?qū)Ь€的溫度。
可在資料中提供測溫點，測量范圍及其精度。
量測開關應支持如下數據的讀?。?br /> a) 能夠遠程讀取當前各端子的溫度參數；
b) 能夠遠程設置溫度報警的上下限值 ( 由用戶自己設定 ) 。

拓?fù)渥R(shí)別功能 ( 可選 )
支持低壓臺區拓?fù)渥R(shí)別功能，方便主站實現故障定位、線損分析等功能。

通信功能
載波通信
量測開關載波通信采用寬帶載波，性能滿足 Q/GDW 1354—2013 中 4.9.3 要求，通信協議遵循 DL/T 645— 2007 規約及其備 案文件或 DL/T 698.45— 2017 規約。
RS485 通訊
量測開關 RS485 通信應滿足 Q/GDW 1354-2013 中 4.9.1 要求，通信協議遵 循 DL/T 645-2007 規約及其備案文件或 DL/T 698.45-2017 規約。
藍牙通訊
量測開關藍牙通訊信號采用分散式網絡結構以及快跳頻和短包技術，支持點 對點和點對多點通信，工作在全球通用的 2.4 GHz ISM 頻段。 采用時分雙工傳 輸方案實現全雙工傳輸。
性能符合 Q/GDW 11421-20XX 中 6.9，6.10 和 6.13，通訊協議遵循 DL/T 645-2007 規約及其備案文件或 DL/T 698.45- 2017 規約。
維護升級功能
可在線升級軟件功能
安全認證
采用國密軟件加密算法，進行安全認證
