1. 產品概述
TMB3LE-80 漏電斷路器 ( 以下簡稱 RCBO) 適用于交流 50Hz，額定電壓至 230V-400V，額定電流至 80A 的電路中，當 人身觸電或電網泄漏電超過規定值時，漏電斷路器能在極短的時間內迅速切斷電源，保護人身及用電設備的安全，并能避免因電 網過電壓而對設備造成損壞。具有過載、短路、漏電保護功能，也可在正常情況下不頻繁地通斷電器裝置和照明線路，尤其適用 于工業和商業照明配電系統。

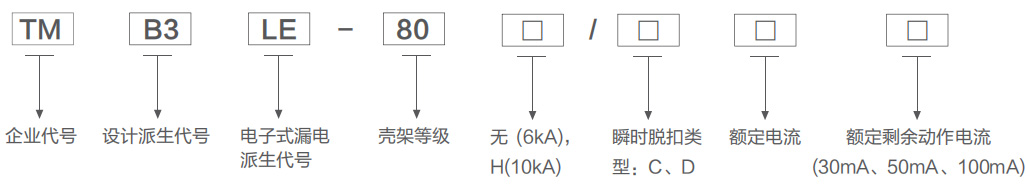

2. 型號含義

3. 符合標準
-GB/T 16917.1 家用和類似用途的帶過電流保護的剩余電流動作斷路器 (RCBO) 第 1 部分 : 一般規則
-IEC 61009-1 家用和類似用途的帶過電流保護的剩余電流動作斷路器 (RCBO) 第 1 部分 : 一般規則

4. 使用環境條件
 ◎ 周圍空氣溫度 : 周圍空氣溫度不低于 -5℃，不高于 +40℃，日平均值不超過 +35℃。
 ◎ 海拔：安裝地點的海拔不超過 2000m。
 ◎ 大氣條件 : 空氣是清潔的，并且在最高溫度 +40℃時，空氣的相對濕度不超過 50%。在較低溫度下可允許較高的相對濕度，例 如在 +20℃時，相對濕度不超過 90%。對由于溫度變化可能偶爾產生適度的凝露，應注意采取適當?shù)拇胧?br />  ◎ 安裝類別 : 安裝類別為Ⅱ、Ⅲ類。
 ◎ 污染等級 : 污染等級為 2 級。
 ◎ 安裝型式 : 采用標準導軌安裝，導軌規格符合 GB/T 19334-2003 的附錄 A A.1 TH35~7.5 型安裝導軌的要求。
 ◎ 安裝條件 : 安裝場所的外磁場任何方向均不應超過地磁場的 5 倍，RCBO 一般應垂直安裝，手柄向上為接通電源位置。安裝處 應無顯著沖擊和振動，無腐蝕性和爆炸性氣體存在。
 ◎ 接線方式 : 接線框螺釘壓線式。

5. 主要特性
 ◎ 超小體積 : 一體式模塊化設計 ,1P+N 寬度僅 36mm，3P+N 寬度僅 72mm;
 ◎ 性能可靠 : 機械壽命高達 20000 次 , 相較國內外產品提高一倍以上 ;
 ◎ 高安全性 : 分?jǐn)嗄芰筛哌_(dá) 10kA; ◎ 兼容性好 : 外形及安裝符合模數化終端組合電器標準 , 導軌式安裝 , 互換方便 ;
 ◎ 漏電退出 : 增加漏電“退出”“投入”鍵，可供專業供電檢修人員在應急檢修情況下使用退出漏電保護功能，檢修后必須立即 投入漏電保護功能狀態（可選配）
