1. 產品概述
光伏并網智能斷路器采用剩余電流重合閘塑殼斷路器作為主體 , 増加光伏專用的保護功能、HPLC 或 HPLC 雙模通信功能、 電能質量監控功能與精確計量等電力物聯網功能。用于光伏發電系統接入低壓電網的斷路器。

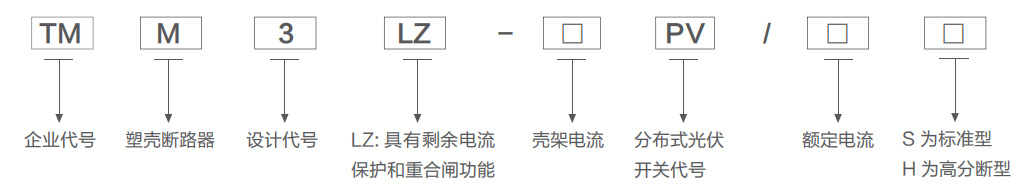

2. 型號含義

3. 符合標準
-GB/T 14048.1 低壓開關設備和控制設備第 1 部分 : 總則
-GB/T 14048.2 低壓開關設備和控制設備第 2 部分 : 低壓斷路器
-GB/T 32902 具有自動重合閘功能的剩余電流保護斷路器（CBAR）

4. 使用環境條件
  1）工作溫度應為 -25℃～ +55℃，如在超過 +55℃或低于 -25℃環境溫度下，根據制造商和用戶的協議降額使用，極限工作溫 度為 -40℃～ +70℃；
  2)  運輸和儲存溫度宜為 -40℃～ +70℃。處于極端溫度下而不操作的斷路器不應承受不可逆的損壞，在置于正常條件下斷路器應 按規定正常操作；
  3)  溫度為 +40℃時，空氣的相對濕度不超過 50%，在較低的溫度下可以允許有較高的相對濕度，例如 20℃時，對由于溫度變化 偶爾產生的凝露應采取特殊的措施。
  海拔高度： 安裝地點的海拔不宜超過 2000m。注：對用于海拔高于 2000m 的電器，需要考慮到空氣的冷卻作用和介電強度的下降。對用于 上述條件下運行的電氣設備根據制造商和用戶的協議降額使用。

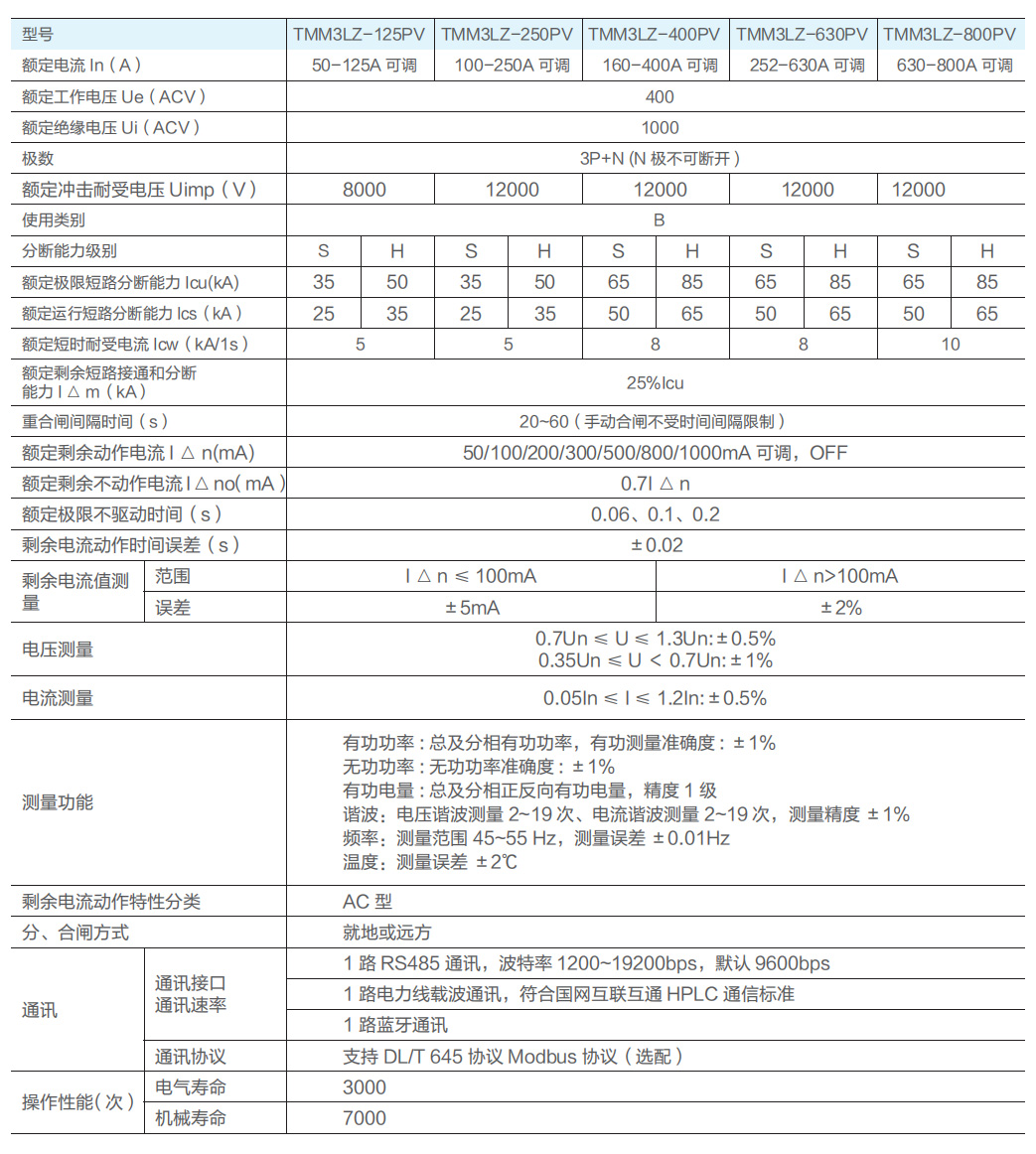

5. 主要特性
 光伏并網智能斷路器，在具備快速且有效的被動式孤島保護、發電側并網保護等功能同時，結合寬帶載波和微功率無線雙模通訊 技術，大幅提升了分布式光伏并網的安全性，實現低壓臺區分布式光伏并網的智能化、精細化管理工作。
保護功能：被動式孤島保護、發電側帶電并網保護、剩余電流保護、過載短路保護、過電壓保護、欠電壓保護、電流諧波保護、 端子溫度保護、頻率保護。
通訊功能：支持雙模通訊、數據存儲及事件上報、支持遠程分合閘、支持本地維護。
測量功能：電能質量監測、電氣量數據采集、故障監測及指示、電能功率計量。
防孤島保護：電網線路失電時，切斷光伏發電系統與低壓配電網的連接，禁止光伏發電側并網，保證配電網的可靠安全運行。
電能質量監測：可監測各相電壓有效值、電流有效值、頻率、功率，三相不平衡、諧波等穩態特性指標。
發電側并網保護：主電網電壓正常、且光伏側無電壓輸出時，光伏并網開關才允許合閘，避免因逆變器故障產生線路涌流或短路 影響配電網安全運行。
雙模通信：內置 HPLC 電力載波和微功率無線通信模塊，保障數據通信實時性和可靠性，實現配電自動化三遙建設。
數據交互：斷路器與融合終端交互的數據包括電能質量實時監測值、凍結值、數據記錄及斷路器狀態等信息。
在線升級：斷路器支持通過融合終端對設備進行在線升級。
拓撲識別 : 能實現臺區拓撲自動生成、臺區自動識別、相位識別等功能。其中拓撲識別應能反映設備上下游層級關系。
終端協同控制：斷路器支持融合終端管理，配合執行融合終端控制策略。1. 斷路器應支持融合終端控制分閘，響應融合終端發出 的分閘命令；2. 斷路器可支持融合終端控制合閘，響應融合終端發出的合閘命令。
